SISTEMI DI RIEMPIMENTO PER BIBITE GASSATE




BIBITE GASSATE: PRODOTTI DA RIEMPIRE CON CURA

Per ottenere buoni risultati, le bevande gassate hanno bisogno di essere gestite con cura all’interno della riempitrice:
accurata progettazione dell’alimentazione prodotto; accurata regolazione della pressione nel serbatoio ed un design accurato delle sezioni di passaggio della valvola di riempimento, sono i punti chiave delle riempitrici isobariche di METALNOVA.
Queste riempitrici sono disponibili in versioni a livello e volumetriche.

  LG-VMAG

  SISTEMA DI RIEMPIMENTO ISOBARICO ELETTRONICO VOLUMETRICO BASATO SU FLUSSIMETRI MAGNETICI

IL MODERNO SISTEMA PER RIEMPIRE BIBITE GASSATE CON CURA E FLESSIBILITA’



CARATTERISTICHE PRINCIPALI:

  • Minori costi di investimento
  • Riduzione di parti meccaniche rispetto alle riempitrici meccaniche tradizionali

CARATTERISTICHE GENERALI:

    • Riempimento isobarico elettronico volumetrico con misuratori di flusso magnetici.
    • Riempimento senza beccuccio di livello.
    • Riempimento prodotti piatti senza contropressione.
    • Fasi di riempimento (pressurizzazione bottiglia, apertura e chiusura prodotto, decompressione), realizzate con valvole pneumatiche pilotate da elettrovalvole.
    • Tempi di pressurizzazione e decompressione impostabili attraverso terminale operatore touch screen.
    • Riduzione della sezione di ritorno dell’aria nella fase finale di riempimento al fine di ridurre i problemi di formazione schiuma.
    • Moduli elettronici necessari alla gestione del segnale del flussimetro e delle elettrovalvole di comando valvola di riempimento installati sulla giostra, per garantire rapido accesso.
    • Regolazione del volume da riempire per ogni valvola di riempimento attraverso terminale operatore touch screen.
    • Memorizzazione dei parametri di riempimento per ogni formato bottiglia, con possibilità di selezionarli dal terminale operatore touch screen.
    • Serbatoio centrale collaudato a 6 bar, con alimentazione prodotto dal basso. Il serbatoio è internamento lucidato a specchio e progettato per garantire un facile drenaggio.
    • Valvole di riempimento esterne al serbatoio.
    • Controllo pressione nel serbatoio mediante valvole modulanti sull’alimentazione e sfiato CO2, pilotate da segnale trasduttore di pressione sul serbatoio.
    • Controllo livello prodotto all’interno del serbatoio con sonda capacitiva e valvola modulante.
    • Raccolta del gas di decompressione in un solo punto di scarico.
    • False bottiglie ad installazione manuale (di serie) o automatica (opzionale).

    Martinetti pneumatici con staffa presa collo per bottiglie PET.tro).

OPZIONALI:

  • False bottiglie automatiche.
  • Filtro sfiato serbatoio per riempimento prodotti piatti senza contropressione.

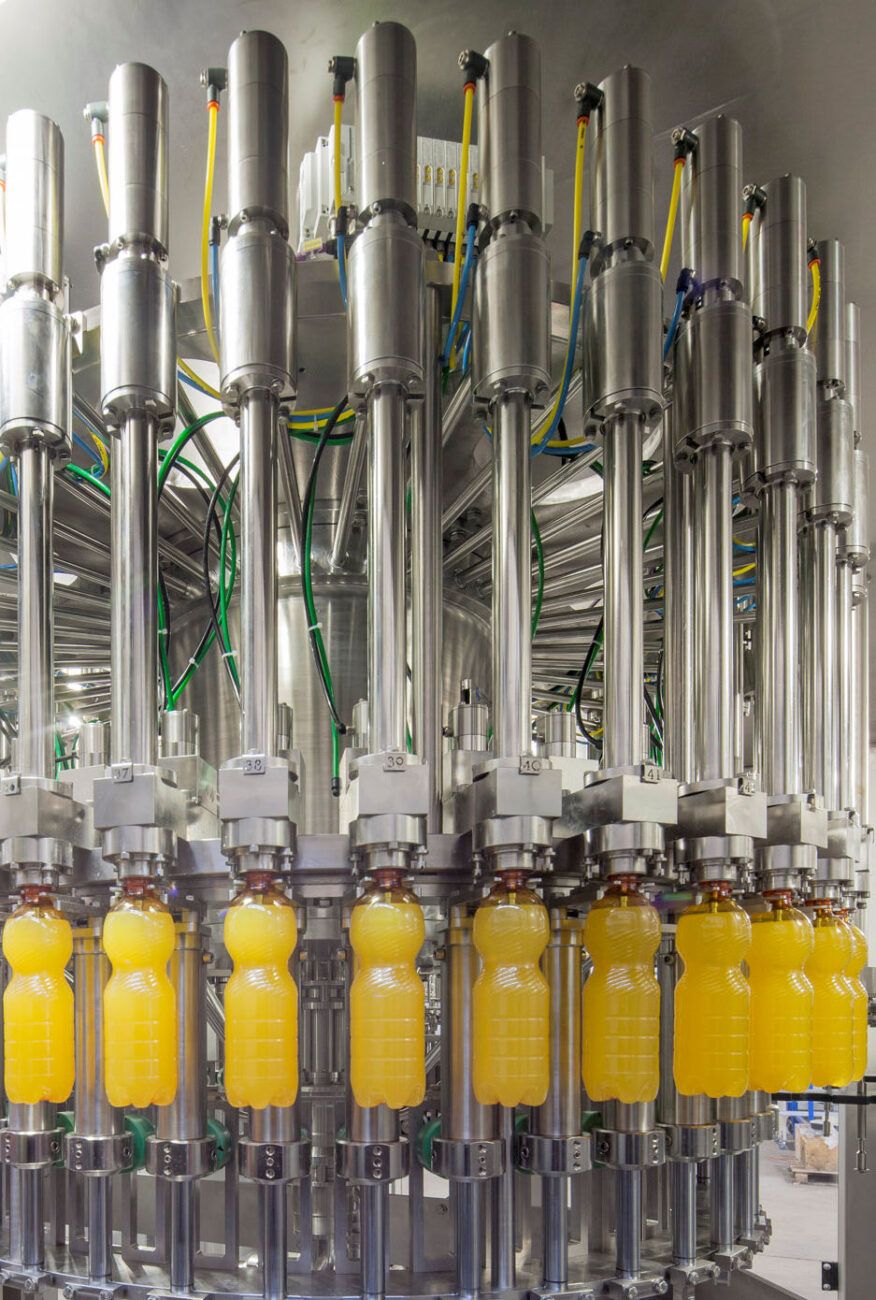

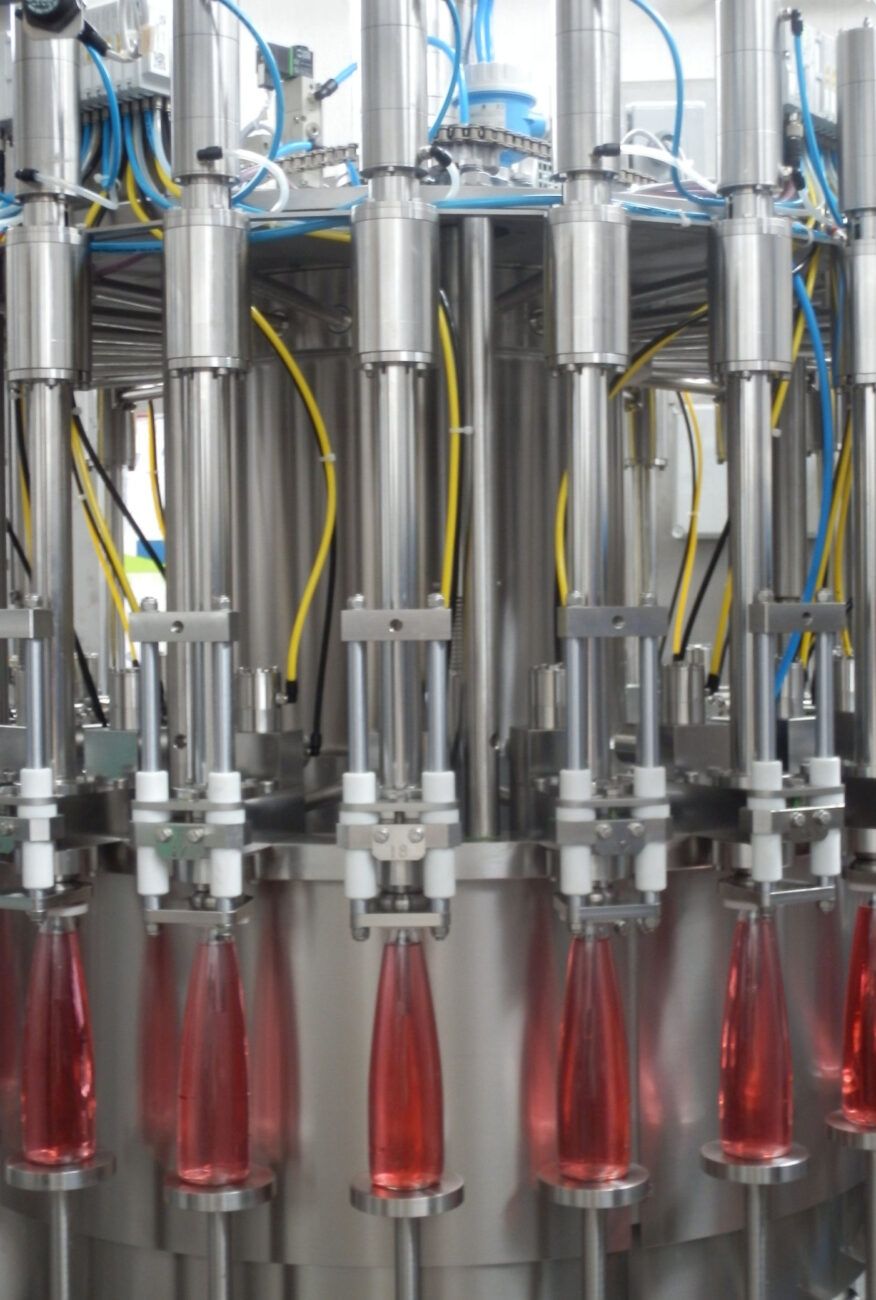

  LG-EP

  SISTEMA DI RIEMPIMENTO ISOBARICO A LIVELLO CON COMANDI ELETTROPNEUMATICI

L’EVOLUZIONE DEI SISTEMI DI RIEMPIMENTO ISOBARICI TRADIZIONALI

CARATTERISTICHE PRINCIPALI:

  • Flessibilità del ciclo di riempimento
  • Riduzione di parti meccaniche rispetto alle riempitrici meccaniche tradizionali

CARATTERISTICHE GENERALI:

  • Sistema di riempimento isobarico a livello con comandi elettro-pneumatici.
  • Beccuccio di livello progettato per il collegamento rapido.
  • Fasi di riempimento (pressurizzazione bottiglia, posizione anti scoppio, chiusura prodotto, decompressione), realizzate con valvole pneumatiche, comandate da elettrovalvole.
  • Gruppi elettrovalvole per il controllo delle valvole di riempimento sono installate nella parte alta della giostra per garantire un facile accesso.
  • Memorizzazione dei set di parametri per ogni formato bottiglia, con la possibilità di selezionarli dal pannello touch-screen operatore.
  • Serbatoio centrale collaudato a 6 bar, con alimentazione del prodotto dal basso. Il serbatoio è lucidato internamento e disegnato per un facile drenaggio.
  • Valvole di riempimento installate fuori dal serbatoio.
  • Controllo della pressione nel serbatoio con valvole modulanti sull’alimentazione CO2 e sfiato comandate dal segnale in arrivo dal trasduttore di pressione montato sul serbatoio della riempitrice.
  • Regolazione del livello prodotto all’interno del serbatoio tramite sonda capacitive e valvola modulante.
  • Raccolta del gas di decompressione in un solo punto di scarico.
  • Martinetti di sollevamento bottiglie con staffa sul collo per bottiglie in PET o con piattello di fondo per bottiglie in vetro.
  • Macchina disponibile in versione “neck handling” (altezza della giostra fissa, tipicamente usata per le bottiglie di PET) oppure in versione “body handling” (giostra con altezza regolabile, tipicamente usata per le bottiglie in vetro).

OPZIONALI:

  • Sistema autolivello per bottiglie vetro con collo stretto.

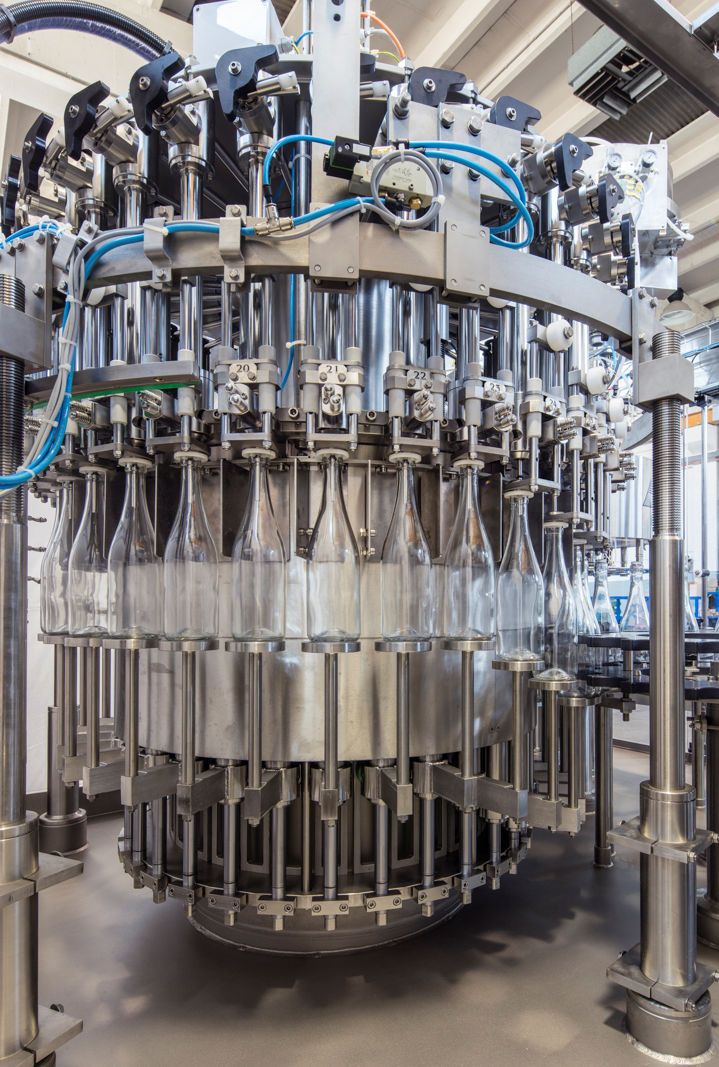

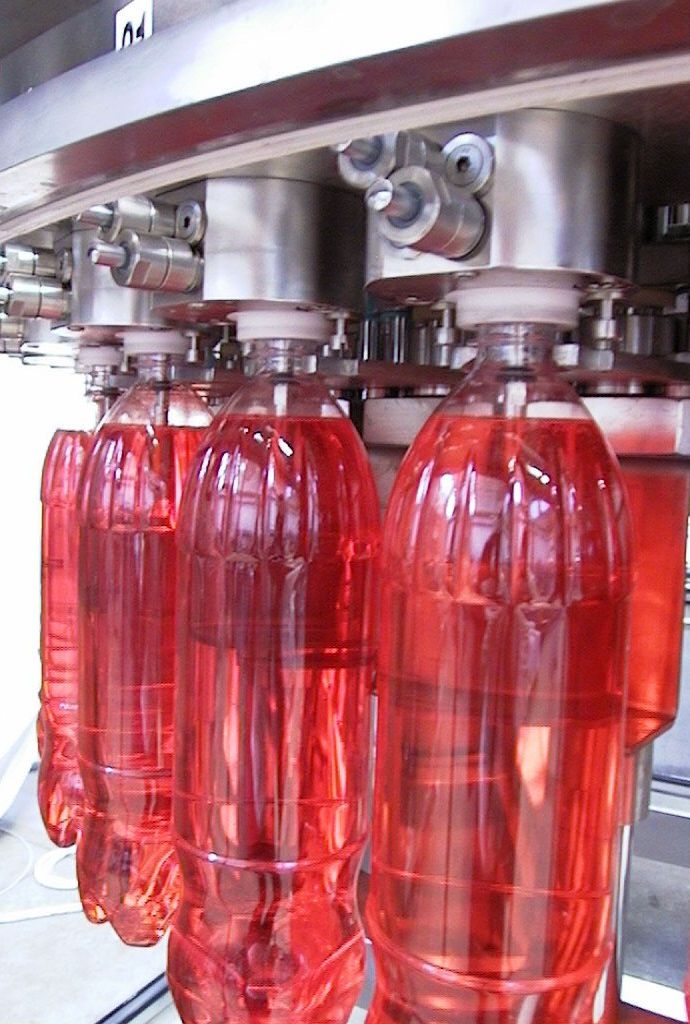

  LG

    SISTEMA DI RIEMPIMENTO ISOBARICO A LIVELLO CON COMANDI MECCANICI

IL TRADIZIONALE SISTEMA DI RIEMPIMENTO ISOBARICO

CARATTERISTICHE PRINCIPALI:

  • Sistema tradizionale ed affidabile,
  • Componentistica elettronica ridotta.

CARATTERISTICHE GENERALI:

    • Sistema di riempimento isobarico a livello con comandi meccanici.
    • Beccuccio di livello progettato per il collegamento rapido.
    • Apertura e chiusura valvola di riempimento con stella a tre posizioni (apertura, antiscoppio, chiusura) comandata da piolo fisso posizionato su rotaia fissa esterna.
    • Pulsante per la decompressione e pulsante per la sanificazione, comandati da pattini esterni ad inserimento pneumatico.
    • Serbatoio centrale collaudato a 6 bar, con alimentazione del prodotto dal basso. Il serbatoio è lucidato internamento e disegnato per un facile drenaggio.
    • Valvole di riempimento installate fuori dal serbatoio.
    • Controllo della pressione nel serbatoio con valvole modulanti sull’alimentazione CO2 e sfiato comandate dal segnale in arrivo dal trasduttore di pressione montato sul serbatoio della riempitrice.
    • Regolazione del livello prodotto all’interno del serbatoio tramite sonda capacitiva e valvola modulante.
    • Raccolta del gas di decompressione in un solo punto di scarico.
    • Martinetti di sollevamento bottiglie con staffa sul collo per bottiglie in PET o con piattello di fondo per bottiglie in vetro.
    • Macchina disponibile in versione “neck handling” (altezza della giostra fissa, tipicamente usata per le bottiglie di PET) oppure in versione “body handling” (giostra con altezza regolabile e barriera comandi con regolazione in altezza sincronizzata con quella della giostra, tipicamente usata per le bottiglie in vetro).
LG-VMAG
Il sistema garantisce un volume
Cambio di volume da pannello touch
False bottiglie automatiche disponibili
Due velocità di riempimento
Riempimento per prodotti piatti senza contropressione
LG-EP
Il sistema garantisce un livello
Cambio di livello con cambio del beccuccio
Solo false bottiglie manuali disponibili
Una velocità di riempimento
Riempimento prodotti piatti con minima contropressione di 0,4 bar
LG-EP
Comandi apertura gas prodotto elettropneumatici
Il sistema garantisce un livello
Cambio di livello con cambio del beccuccio
Ciclo di riempimento regolabile da pannello
Sistema autolivello per bottiglie vetro disponibile
LG
Comandi apertura gas prodotto
meccanici
Il sistema garantisce un livello
Cambio di livello con cambio del beccuccio
Ciclo riempimento non regolabile
Sistema autolivello per bottiglie vetro NON disponibile
