SISTEMI DI RIEMPIMENTO PER SUCCHI


 SUCCHI DI FRUTTA: UN PRODOTTO DELICATO E VARIABILE

I succhi hanno principalmente bisogno di una riempitrice con design igienico ma allo stesso tempo flessibile per essere in grado di gestire prodotti con caratteristiche diverse (viscosità, tendenza alla formazione di schiuma, temperatura di riempimento, contenuto di solidi) sulla stessa macchina.
METALNOVA è in grado di gestire questo tipo di prodotti con tradizionali riempitrici a livello con il vuoto e ricircolo o con riempitrici volumetriche di nuova generazione basate su misuratori di flusso magnetici.

RICHIEDI SUBITO LA TUA OFFERTA COMMERCIALE!

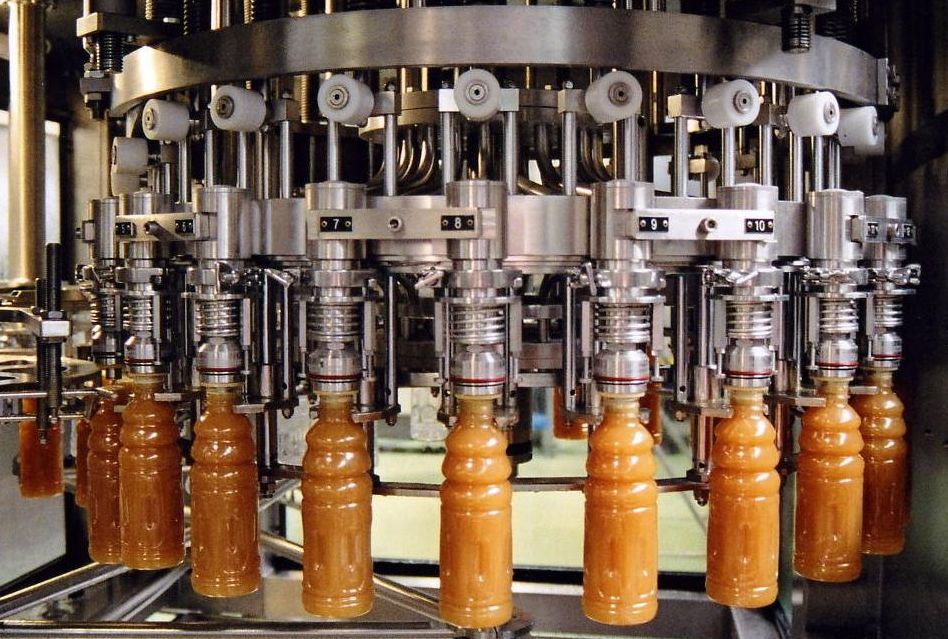

  LVR

   SISTEMA DI RIEMPIMENTO A LIVELLO CON LEGGERO VUOTO CON RICIRCOLO

IL SISTEMA TRADIZIONALE PER RIEMPIRE SUCCHI IN UNA RIEMPITRICE SEMPLICE E FACILMENTE LAVABILE

CARATTERISTICHE PRINCIPALI:

  • Vuoto e ricircolo per gestire varie viscosità e tenere la macchina a temperatura costante in caso di riempimento a caldo
  • Serbatoi esterni per garantire una facile pulizia

CARATTERISTICHE GENERALI:

    • Sistema a livello con leggero vuoto e ricircolo.
    • Valvola di riempimento a ricircolo, con membrana, senza parti in scorrimento in contatto col prodotto.
    • Apertura valvola di riempimento realizzata dalla salita della bottiglia.
    • Serbatoi esterni per alimentazione prodotto e ricircolo / generazione del vuoto.
    • Serbatoio superiore di alimentazione prodotto con dispositivo per controllo livello, valvola ingresso prodotto, divosfera di lavaggio.
    • Serbatoio inferiore con dispositivo per generazione del vuoto, pompa di ricircolo, divosfera di lavaggio, dispositivo per regolazione del vuoto.
    • Collettore inferiore di collegamento tubazione fissa – tubazione rotante realizzato con parti in scorrimento con speciale trattamento superficiale per garantire lunga durata.
    • Distribuzione prodotto dalla tubazione centrale alle valvole di riempimento e ritorno al serbatoio inferiore mediante collettore di piccole dimensioni facilmente lavabile.
    • Parti a contatto col prodotto in acciaio AISI 304 (standard) o AISI 316 (su richiesta).
    • Gomme di tenuta conformi alle normative alimentari.
    • Macchina predisposta per il CIP a caldo, in ricircolo (Gruppo CIP escluso); possibilità di equi-corrente e contro-corrente.
    • False bottiglie ad installazione manuale.
    • Struttura della giostra realizzata in acciaio inox AISI 304.
    • Martinetti di sollevamento bottiglie di tipo pneumatico, con staffa di presa collo per bottiglie PET o con piattello di supportazione fondo per bottiglie vetro.
    • Macchina disponibile in versione “neck handling” (giostra ad altezza fissa e supportazione bottiglia nel collo, tipicamente usata per bottiglie PET) o in versione “body handling” (giostra regolabile in altezza e supporto bottiglia dal fondo, tipicamente usate per bottiglie vetro o bottiglie con collo senza anello di baga).

    PER RIEMPIMENTO A CALDO

    • Controllo temperatura con sonda PT100 nel serbatoio inferiore per comandare la valvola pneumatica sulla mandata della pompa di ricircolo (temperatura OK = ricircolo al serbatoio superiore, bassa temperatura = ritorno al processo).
    • Valvola a tre vie sull’ingresso prodotto per ritornare il prodotto al processo in caso di rallentamento o fermo macchina.
    • Leggero flusso di ricircolo garantito anche durante il fermo macchina, al fine di mantenere in temperatura la macchina.
    • Possibilità di realizzare I serbatoi esterni con coibentazione o doppia camicia per il passaggio di acqua calda  per ridurre la riduzione di temperatura del prodotto.

OPZIONALI:

  • Coibentazione serbatoi esterni

RICHIEDI SUBITO LA TUA OFFERTA COMMERCIALE!

  VMAG

   RIEMPITRICE ELETTRONICA VOLUMETRICA BASATA SU MISURATORI MAGNETICI

IL SISTEMA MODERNO DI RIEMPIRE I SUCCHI IN CONDIZIONI FLESSIBILI E IGIENICHE

CARATTERISTICHE PRINCIPALI:

  • Riempimento senza contatto per raggiungere alto livello di igiene
  • Bassi costi di manutenzione grazie alla riduzione di parti meccaniche

CARATTERISTICHE GENERALI:

  • Apertura valvola di riempimento mediante elettrovalvola pneumatica
  • Riempimento a due velocità, per garantire minore tempo di riempimento ed evitare fuoriuscita di prodotto dalla bottiglia.
  • Regolazione del volume da riempire per ogni valvola di riempimento attraverso HMI touch screen
  • Memorizzazione dei parametri di riempimento per ogni formato bottiglia, con possibilità di selezionarli da pannello operatore HMI touch screen.
  • PLC Siemens predisposto per estrapolazione dati per Piano Nazionale Transizione 4.0 (Ex Industria 4.0) compresa.
  • Serbatoio esterno di alimentazione prodotto completo di controllo di livello, valvola di ingresso, spray ball per il lavaggio, pompa di invio prodotto alle valvole di riempimento.
  • Macchina disponibile in versione “neck handling” (altezza della giostra fissa, tipicamente utilizzata per bottiglie PET) o in versione “body handling” (altezza della giostra regolabile, tipicamente utilizzata per bottiglie HDPE).

OPZIONALI:

  • False bottiglie automatiche
  • Filtro sterile sullo sfiato del serbatoio di alimentazione prodotti.

VMAG-HC: VERSIONE PER GRANDI FORMATI

Il sistema di Riempimento è adatto al macchine a passo largo per il riempimento di contenitori di grande formato (serie per 5-8-10 lt e serie per 12-19 lt bottiglie PET).

L-VMAG: VERSIONE PER MACCHINE LINEARI

Questo sistema di Riempimento può essere applicato a macchine lineari per basse velocità nominali di produzione.

LVR
Il sistema garantisce un livello
Bottiglia a contatto con la valvola
Regolazione livello con distanzieri
Martinetto di sollevamento pneumatico
Disponibili solo false bottiglie manuali
VMAG
Il sistema garantisce un volume
Riempimento senza contatto
Regolazione volume da pannello
Assenza del martinetto di sollevamento
False bottiglie automatiche disponibili
